TAVINOX PRESS Spojka s převlečnou maticí (FxF)
TAVINOX PRESS Union Coupler (FxF)
TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF)
TAVINOX PRESS Spojka s převlečnou maticí (FxF) je přímá rozebíratelná spojka s 2 lisovanými konci. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Union Coupler (FxF) is a straight detachable coupling with 2 press ends. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF) ist eine gerade lösbare Kupplung mit 2 Pressenden. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS Spojka s převlečnou maticí (FxF)
TAVINOX PRESS Union Coupler (FxF)
TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF)
TAVINOX PRESS Spojka s převlečnou maticí (FxF) je přímá rozebíratelná spojka s 2 lisovanými konci. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Union Coupler (FxF) is a straight detachable coupling with 2 press ends. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF) ist eine gerade lösbare Kupplung mit 2 Pressenden. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Technické parametry
Technical parameters
Technische Parameter

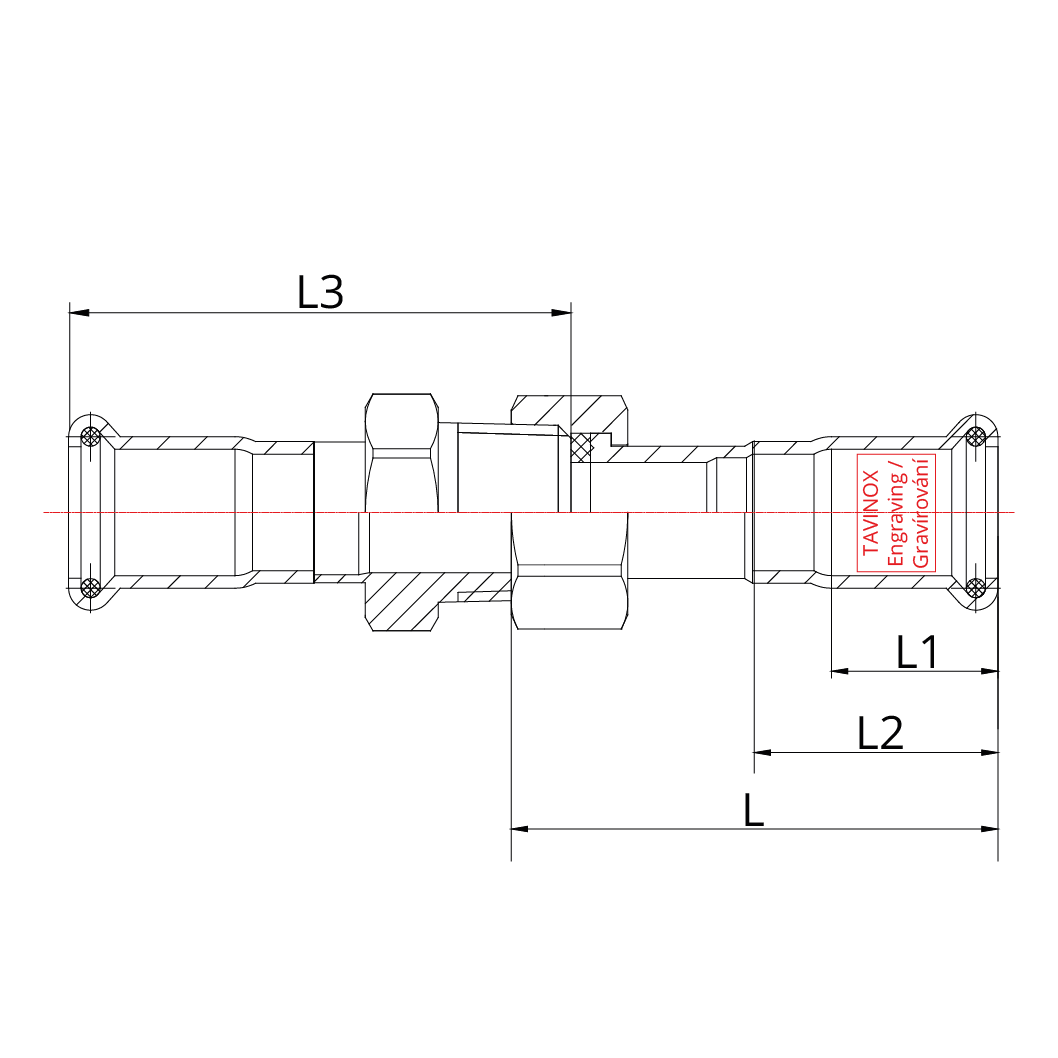

| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29,5 | 59,5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31,5 | 61,5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20,5 | 31,5 | 63,5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22,5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72,5 | 26 | 37,5 | 76,5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34,5 | 47,5 | 93,5 | 08596683010136 | 1 | 5 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29.5 | 59.5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31.5 | 61.5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20.5 | 31.5 | 63.5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22.5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72.5 | 26 | 37.5 | 76.5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34.5 | 47.5 | 93.5 | 08596683010136 | 1 | 5 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29,5 | 59,5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31,5 | 61,5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20,5 | 31,5 | 63,5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22,5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72,5 | 26 | 37,5 | 76,5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34,5 | 47,5 | 93,5 | 08596683010136 | 1 | 5 |
- Název produktu Product name Produktname TAVINOX PRESS Spojka s převlečnou maticí (FxF) TAVINOX PRESS Union Coupler (FxF) TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF)
- Kód produktu Product code Produktcode PR10FF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Přechodky Transitions Übergangsstücke
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29,5 | 59,5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31,5 | 61,5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20,5 | 31,5 | 63,5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22,5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72,5 | 26 | 37,5 | 76,5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34,5 | 47,5 | 93,5 | 08596683010136 | 1 | 5 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29.5 | 59.5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31.5 | 61.5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20.5 | 31.5 | 63.5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22.5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72.5 | 26 | 37.5 | 76.5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34.5 | 47.5 | 93.5 | 08596683010136 | 1 | 5 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29,5 | 59,5 | 08596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31,5 | 61,5 | 08596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20,5 | 31,5 | 63,5 | 08596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22,5 | 35 | 71 | 08596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72,5 | 26 | 37,5 | 76,5 | 08596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 08596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34,5 | 47,5 | 93,5 | 08596683010136 | 1 | 5 |
- Název produktu Product name Produktname TAVINOX PRESS Spojka s převlečnou maticí (FxF) TAVINOX PRESS Union Coupler (FxF) TAVINOX PRESS Verschraubung mit Überwurfmutter (FxF)
- Kód produktu Product code Produktcode PR10FF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Přechodky Transitions Übergangsstücke
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| PR10FF.15 | — | — | — | EPD |
| PR10FF.18 | — | — | — | EPD |
| PR10FF.22 | — | — | — | EPD |
| PR10FF.28 | — | — | — | EPD |
| PR10FF.35 | — | — | — | EPD |
| PR10FF.42 | — | — | — | EPD |
| PR10FF.54 | — | — | — | EPD |
Dokumenty ke stažení
Downloads
Downloads
Technické listy PR10FF — Spojka s převlečnou maticí (FxF)
Datasheets PR10FF — Union Coupler (FxF)
Datenblätter PR10FF — Verschraubung mit Überwurfmutter (FxF)
