TAVINOX PRESS Přechodový oblouk 90° (FxRp)
TAVINOX PRESS CxFi 90° Bend Long (FxRp)
TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp)

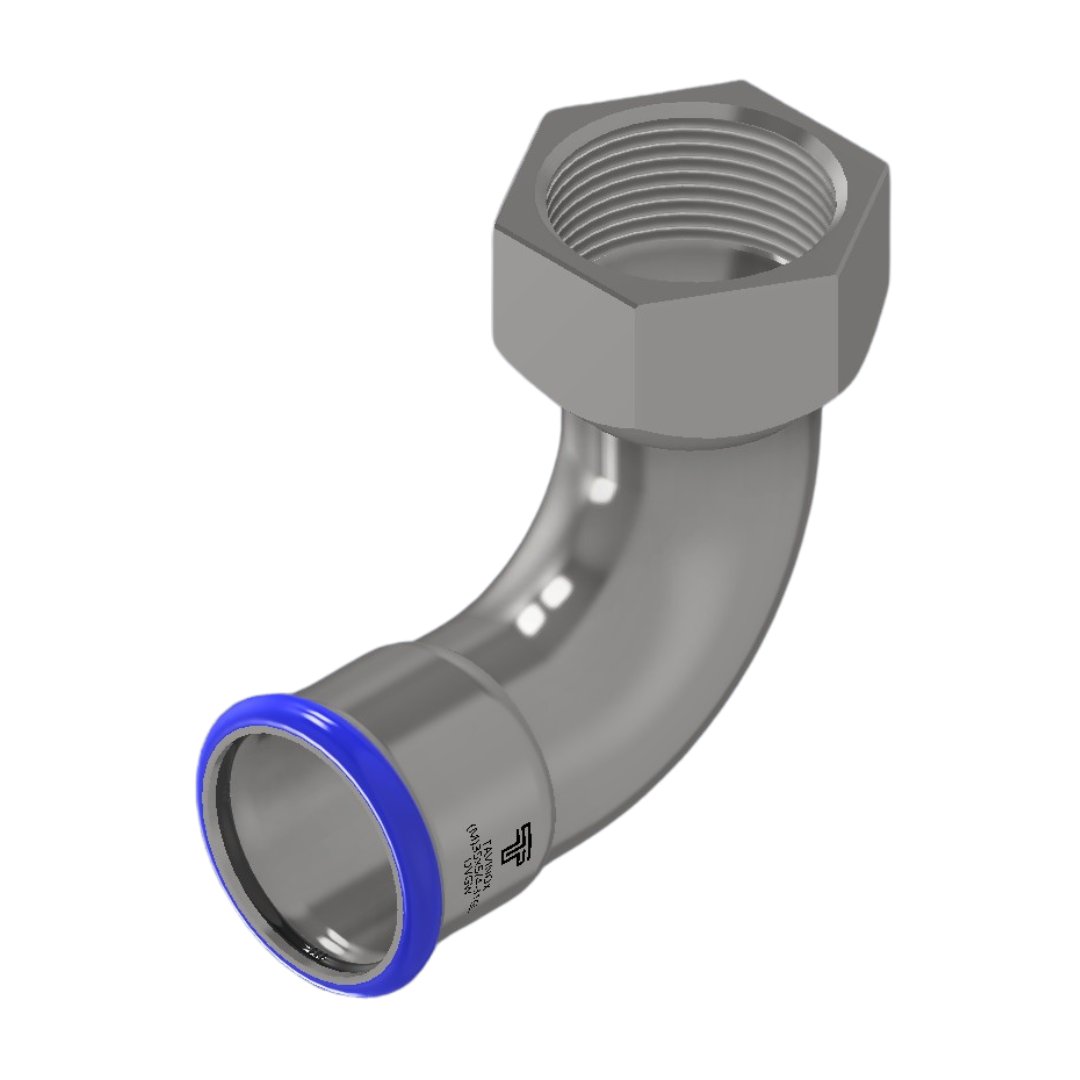

TAVINOX PRESS Přechodový oblouk 90° (FxRp) je 90° oblouk s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS CxFi 90° Bend Long (FxRp) is a 90° bend with 1 press end. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp) ist ein 90° Bogen mit 1 Pressende. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS Přechodový oblouk 90° (FxRp)
TAVINOX PRESS CxFi 90° Bend Long (FxRp)
TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp)
TAVINOX PRESS Přechodový oblouk 90° (FxRp) je 90° oblouk s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS CxFi 90° Bend Long (FxRp) is a 90° bend with 1 press end. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp) ist ein 90° Bogen mit 1 Pressende. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ

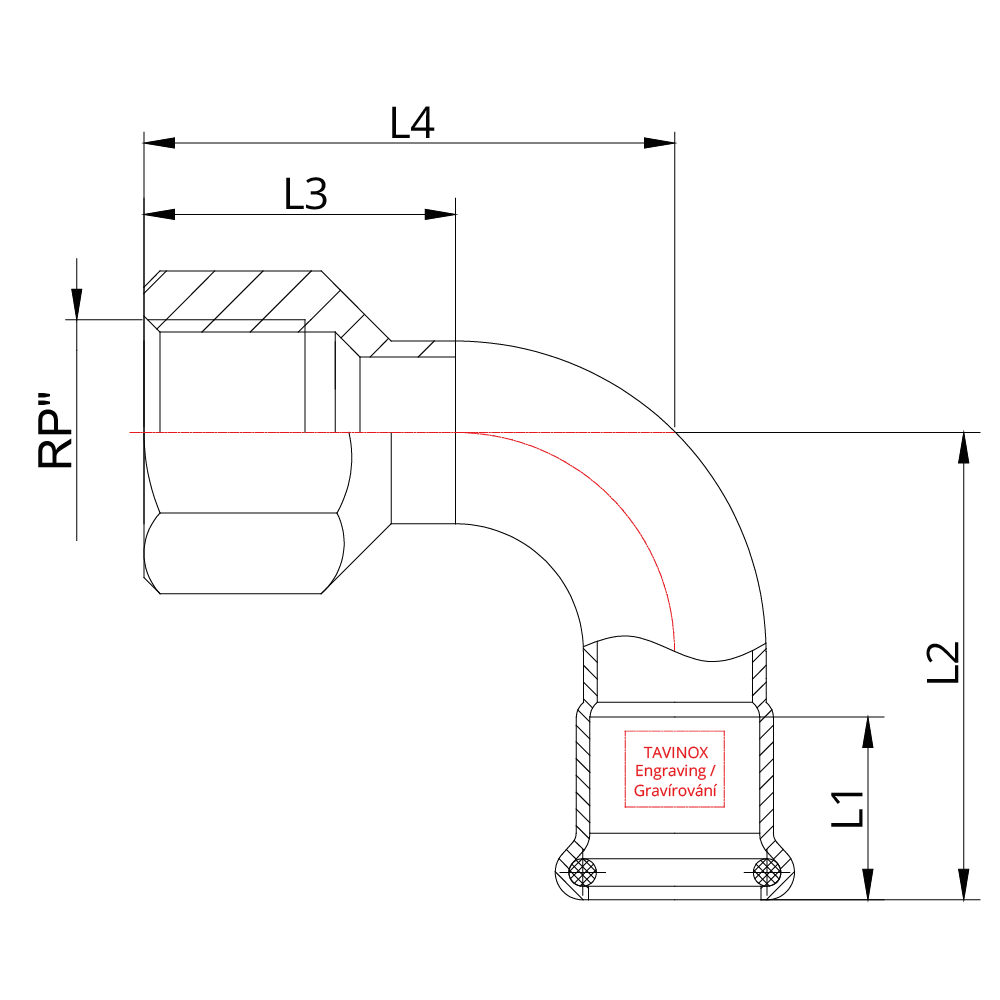

Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45,5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50,5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51,5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20,5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22,5 | 68 | 33,5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73,5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85,3 | 38 | 81,5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34,5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
| Product code | Size | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45.5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50.5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51.5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20.5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22.5 | 68 | 33.5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73.5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85.3 | 38 | 81.5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34.5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
| Produktcode | Größe | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45,5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50,5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51,5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20,5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22,5 | 68 | 33,5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73,5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85,3 | 38 | 81,5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34,5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
- Název produktu Product name Produktname TAVINOX PRESS Přechodový oblouk 90° (FxRp) TAVINOX PRESS CxFi 90° Bend Long (FxRp) TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp)
- Kód produktu Product code Produktcode OB12FRP
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–54 mm) PN 16 bar (22–54 mm) PN 16 bar (22–54 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Přechodové oblouky Transition Elbows Übergangsbogen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45,5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50,5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51,5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20,5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22,5 | 68 | 33,5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73,5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85,3 | 38 | 81,5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34,5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
| Product code | Size | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45.5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50.5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51.5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20.5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22.5 | 68 | 33.5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73.5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85.3 | 38 | 81.5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34.5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
| Produktcode | Größe | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| OB12FRP.1512 | 15 mm x 1/2″ | 20 | 45 | 29 | 45,5 | 08596683007587 | 10 | 100 |
| OB12FRP.1812 | 18 mm x 1/2″ | 20 | 50 | 29 | 50,5 | 08596683007617 | 10 | 80 |
| OB12FRP.1834 | 18 mm x 3/4″ | 20 | 50 | 30 | 51,5 | 08596683007648 | 10 | 70 |
| OB12FRP.2234 * | 22 mm x 3/4″ | 20,5 | 57 | 30 | 56 | 08596683007679 | 10 | 60 |
| OB12FRP.281 * | 28 mm x 1″ | 22,5 | 68 | 33,5 | 68 | 08596683007709 | 5 | 40 |
| OB12FRP.3554 * | 35 mm x 5/4″ | 26 | 73,5 | 36 | 72 | 08596683007730 | 5 | 25 |
| OB12FRP.4264 * | 42 mm x 6/4″ | 30 | 85,3 | 38 | 81,5 | 08596683007761 | 1 | 20 |
| OB12FRP.542 * | 54 mm x 2″ | 34,5 | 105 | 44 | 101 | 08596683007792 | 1 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
- Název produktu Product name Produktname TAVINOX PRESS Přechodový oblouk 90° (FxRp) TAVINOX PRESS CxFi 90° Bend Long (FxRp) TAVINOX PRESS Übergangsbogen 90° mit Innengewinde (FxRp)
- Kód produktu Product code Produktcode OB12FRP
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–54 mm) PN 16 bar (22–54 mm) PN 16 bar (22–54 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Přechodové oblouky Transition Elbows Übergangsbogen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| OB12FRP.1512 | — | — | — | EPD |
| OB12FRP.1812 | — | — | — | EPD |
| OB12FRP.1834 | — | — | — | EPD |
| OB12FRP.2234 * | — | — | — | EPD |
| OB12FRP.281 * | — | — | — | EPD |
| OB12FRP.3554 * | — | — | — | EPD |
| OB12FRP.4264 * | — | — | — | EPD |
| OB12FRP.542 * | — | — | — | EPD |
Dokumenty ke stažení
Downloads
Downloads
Technické listy OB12FRP — Přechodový oblouk 90° (FxRp)
Datasheets OB12FRP — CxFi 90° Bend Long (FxRp)
Datenblätter OB12FRP — Übergangsbogen 90° mit Innengewinde (FxRp)
OB12FRP.1512
OB12FRP.1812
OB12FRP.1834
OB12FRP.2234
OB12FRP.281
OB12FRP.3554
OB12FRP.4264
OB12FRP.542
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
Dokumenty ke stažení
Downloads
Downloads
Technické listy OB12FRP — Přechodový oblouk 90° (FxRp)
Datasheets OB12FRP — CxFi 90° Bend Long (FxRp)
Datenblätter OB12FRP — Übergangsbogen 90° mit Innengewinde (FxRp)
OB12FRP.1512
OB12FRP.1812
OB12FRP.1834
OB12FRP.2234
OB12FRP.281
OB12FRP.3554
OB12FRP.4264
OB12FRP.542
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
