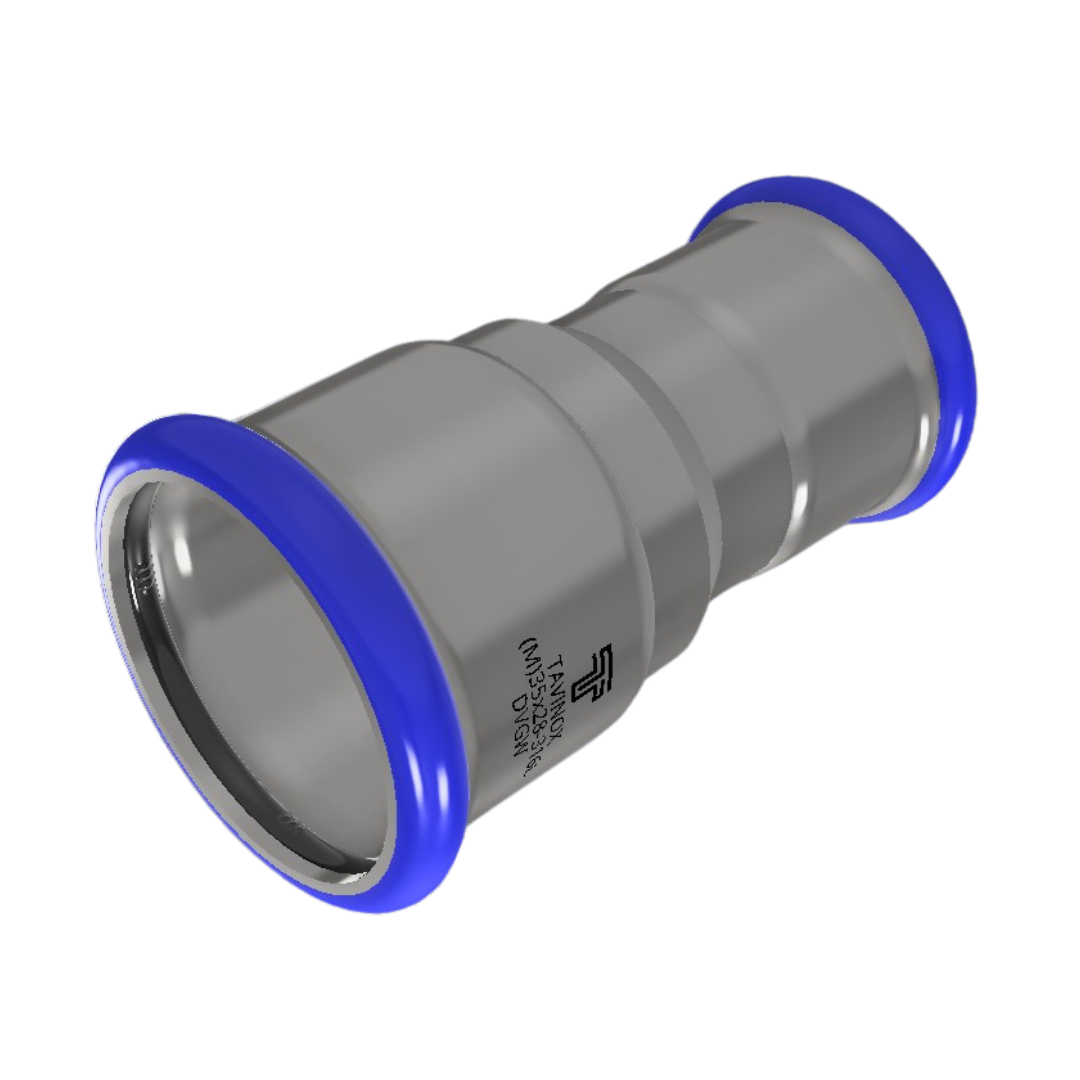

TAVINOX PRESS Redukovaný nátrubek (FxF)
TAVINOX PRESS Reduced Coupler (FxF)
TAVINOX PRESS Reduziermuffe (FxF)
TAVINOX PRESS Redukovaný nátrubek (FxF) je redukovaná přímá spojka s 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Reduced Coupler (FxF) is a reduced straight coupling with 2 press ends. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Reduziermuffe (FxF) ist eine reduzierte gerade Muffe mit 2 Pressenden. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS Redukovaný nátrubek (FxF)
TAVINOX PRESS Reduced Coupler (FxF)
TAVINOX PRESS Reduziermuffe (FxF)
TAVINOX PRESS Redukovaný nátrubek (FxF) je redukovaná přímá spojka s 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Reduced Coupler (FxF) is a reduced straight coupling with 2 press ends. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Reduziermuffe (FxF) ist eine reduzierte gerade Muffe mit 2 Pressenden. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Technické parametry
Technical parameters
Technische Parameter

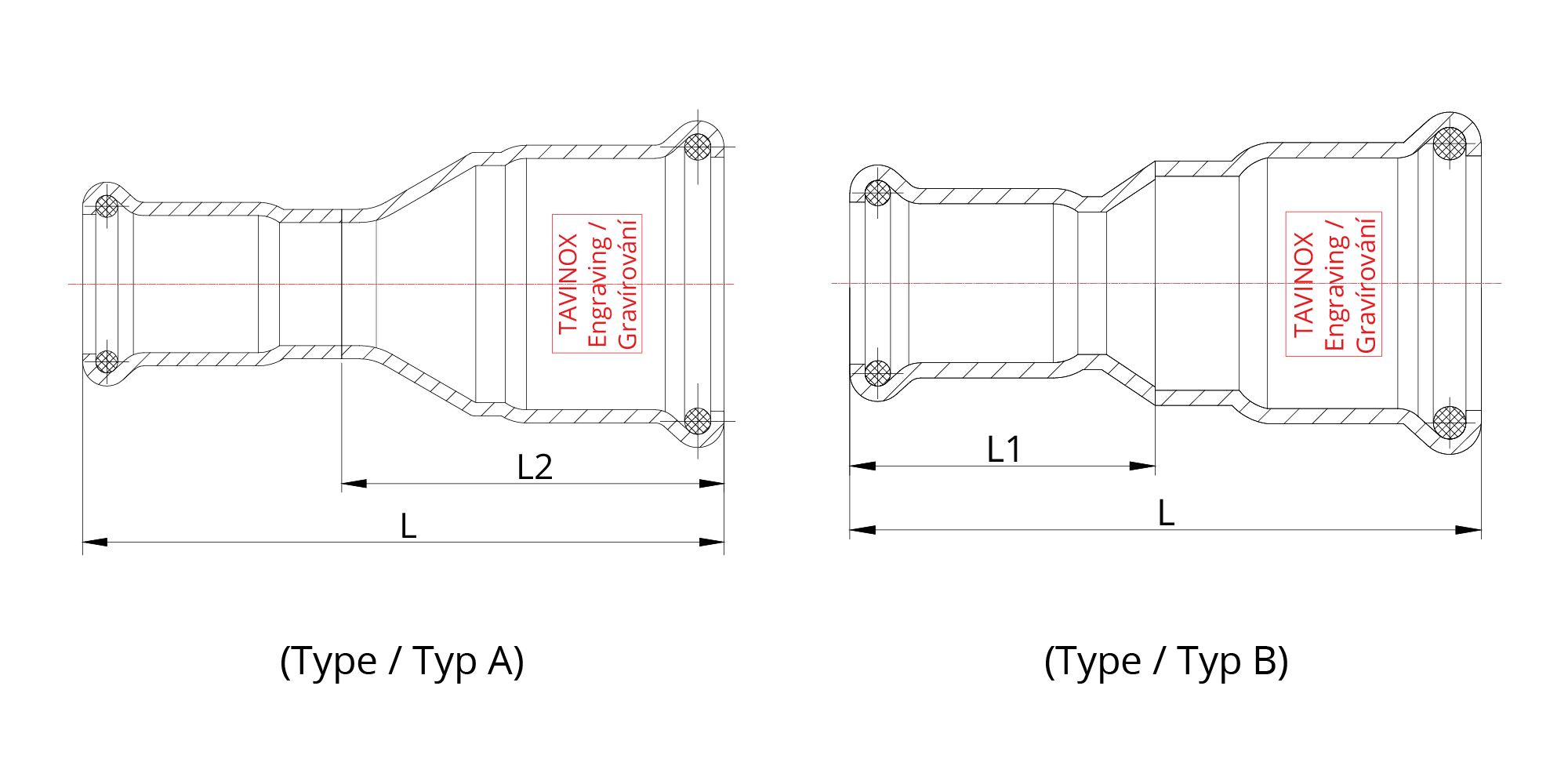

| Kód produktu | EAN produktu | Rozměr | L (mm) | L1(L2) (mm) | A/B | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30,5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66,5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34,5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43,5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41,5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68,5 | 33,5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75,5 | 40,5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96,5 | 49 | A | 1 | 20 |
| Product code | Product EAN | Size | L (mm) | L1(L2) (mm) | A/B | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30.5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66.5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34.5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43.5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41.5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68.5 | 33.5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75.5 | 40.5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96.5 | 49 | A | 1 | 20 |
| Produktcode | Produkt EAN | Größe | L (mm) | L1(L2) (mm) | A/B | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30,5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66,5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34,5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43,5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41,5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68,5 | 33,5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75,5 | 40,5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96,5 | 49 | A | 1 | 20 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
- Název produktu Product name Produktname TAVINOX PRESS Redukovaný nátrubek (FxF) TAVINOX PRESS Reduced Coupler (FxF) TAVINOX PRESS Reduziermuffe (FxF)
- Kód produktu Product code Produktcode NA14FF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (OD 28×22–54×42 mm) PN 16 bar (OD 28×22–54×42 mm) PN 16 bar (OD 28×22–54×42 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Nátrubky Sockets Muffen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | EAN produktu | Rozměr | L (mm) | L1(L2) (mm) | A/B | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30,5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66,5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34,5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43,5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41,5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68,5 | 33,5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75,5 | 40,5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96,5 | 49 | A | 1 | 20 |
| Product code | Product EAN | Size | L (mm) | L1(L2) (mm) | A/B | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30.5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66.5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34.5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43.5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41.5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68.5 | 33.5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75.5 | 40.5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96.5 | 49 | A | 1 | 20 |
| Produktcode | Produkt EAN | Größe | L (mm) | L1(L2) (mm) | A/B | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|
| NA14FF.1815 | 08596683008485 | 18 x 15 mm | 62 | 30,5 | A | 10 | 250 |
| NA14FF.2215 | 08596683008515 | 22 x 15 mm | 66,5 | 37 | B | 10 | 120 |
| NA14FF.2218 | 08596683008546 | 22 x 18 mm | 66 | 34,5 | B | 10 | 120 |
| NA14FF.2815 | 08596683008577 | 28 x 15 mm | 73 | 43,5 | B | 5 | 100 |
| NA14FF.2818 | 08596683008607 | 28 x 18 mm | 73 | 41,5 | B | 5 | 100 |
| NA14FF.2822 * | 08596683008638 | 28 x 22 mm | 68,5 | 33,5 | B | 5 | 100 |
| NA14FF.3528 * | 08596683008669 | 35 x 28 mm | 75,5 | 40,5 | A | 5 | 60 |
| NA14FF.4235 * | 08596683008690 | 42 x 35 mm | 77 | 38 | A | 1 | 30 |
| NA14FF.5442 * | 08596683008720 | 54 x 42 mm | 96,5 | 49 | A | 1 | 20 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
- Název produktu Product name Produktname TAVINOX PRESS Redukovaný nátrubek (FxF) TAVINOX PRESS Reduced Coupler (FxF) TAVINOX PRESS Reduziermuffe (FxF)
- Kód produktu Product code Produktcode NA14FF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (OD 28×22–54×42 mm) PN 16 bar (OD 28×22–54×42 mm) PN 16 bar (OD 28×22–54×42 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Nátrubky Sockets Muffen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| NA14FF.1815 | — | — | — | EPD |
| NA14FF.2215 | — | — | — | EPD |
| NA14FF.22 * | — | — | — | EPD |
| NA14FF.28 * | — | — | — | EPD |
| NA14FF.35 * | — | — | — | EPD |
| NA14FF.42 * | — | — | — | EPD |
| NA14FF.54 * | — | — | — | EPD |
| NA14FF.76 * | — | — | — | EPD |
| NA14FF.88 * | — | — | — | EPD |
Dokumenty ke stažení
Downloads
Downloads
Technické listy NA14FF — Redukovaný nátrubek (FxF)
Datasheets NA14FF — Reduced Coupler (FxF)
Datenblätter NA14FF — Reduziermuffe (FxF)
NA14FF.1815
NA14FF.2215
NA14FF.2218
NA14FF.2815
NA14FF.2818
NA14FF.2822
NA14FF.3528
NA14FF.4235
NA14FF.5442
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
Dokumenty ke stažení
Downloads
Downloads
Technické listy NA14FF — Redukovaný nátrubek (FxF)
Datasheets NA14FF — Reduced Coupler (FxF)
Datenblätter NA14FF — Reduziermuffe (FxF)
NA14FF.1815
NA14FF.2215
NA14FF.2218
NA14FF.2815
NA14FF.2818
NA14FF.2822
NA14FF.3528
NA14FF.4235
NA14FF.5442
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
