TAVINOX PRESS Nástěnka (FxRp)
TAVINOX PRESS Wallplate Elbow (FxRp)
TAVINOX PRESS Anschlusswinkel 90° (FxRp)
TAVINOX PRESS Nástěnka (FxRp) je nerezová nástěnná tvarovka s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Wallplate Elbow (FxRp) is a stainless steel wall fitting with 1 press end. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Anschlusswinkel 90° (FxRp) ist ein Edelstahl-Wandfitting mit 1 Pressende. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS Nástěnka (FxRp)
TAVINOX PRESS Wallplate Elbow (FxRp)
TAVINOX PRESS Anschlusswinkel 90° (FxRp)
TAVINOX PRESS Nástěnka (FxRp) je nerezová nástěnná tvarovka s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Wallplate Elbow (FxRp) is a stainless steel wall fitting with 1 press end. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Anschlusswinkel 90° (FxRp) ist ein Edelstahl-Wandfitting mit 1 Pressende. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ

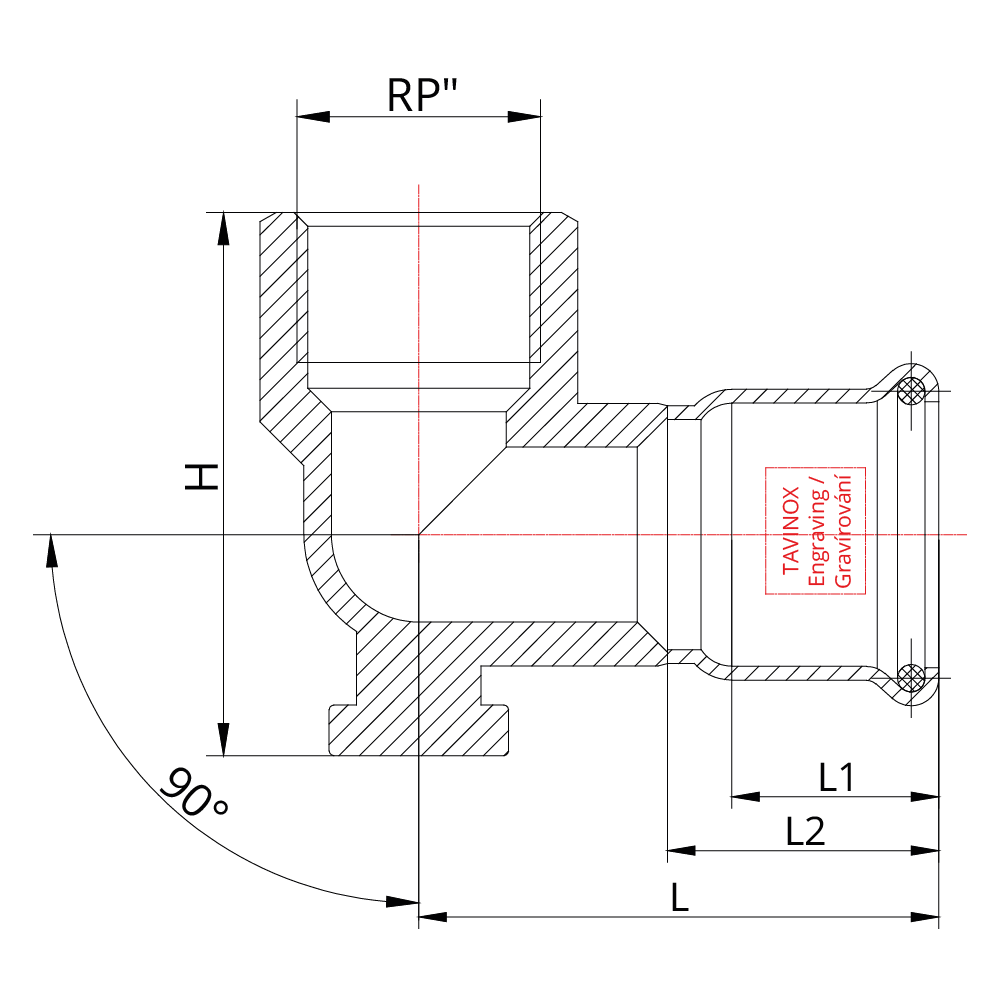

Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47,5 | 20 | 29,5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49,5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20,5 | 31,5 | 59 | 08596683001561 | 5 | 35 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47.5 | 20 | 29.5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49.5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20.5 | 31.5 | 59 | 08596683001561 | 5 | 35 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47,5 | 20 | 29,5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49,5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20,5 | 31,5 | 59 | 08596683001561 | 5 | 35 |
- Název produktu Product name Produktname TAVINOX PRESS Nástěnka (FxRp) TAVINOX PRESS Wallplate Elbow (FxRp) TAVINOX PRESS Anschluswinkel 90° (FxRp)
- Kód produktu Product code Produktcode NS10FRP
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Nástěnky Wallplate Elbows Anschluswinkel
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47,5 | 20 | 29,5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49,5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20,5 | 31,5 | 59 | 08596683001561 | 5 | 35 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47.5 | 20 | 29.5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49.5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20.5 | 31.5 | 59 | 08596683001561 | 5 | 35 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| NS10FRP.1512 | 15 mm × 1/2″ | 47,5 | 20 | 29,5 | 52 | 08596683001509 | 10 | 60 |
| NS10FRP.1812 | 18 mm × 1/2″ | 49,5 | 20 | 31 | 52 | 08596683001530 | 10 | 50 |
| NS10FRP.2234 | 22 mm × 3/4″ | 59 | 20,5 | 31,5 | 59 | 08596683001561 | 5 | 35 |
- Název produktu Product name Produktname TAVINOX PRESS Nástěnka (FxRp) TAVINOX PRESS Wallplate Elbow (FxRp) TAVINOX PRESS Anschluswinkel 90° (FxRp)
- Kód produktu Product code Produktcode NS10FRP
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe Nástěnky Wallplate Elbows Anschluswinkel
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| NS10FRP.1512 | — | — | — | EPD |
| NS10FRP.1812 | — | — | — | EPD |
| NS10FRP.2234 | — | — | — | EPD |
Dokumenty ke stažení
Downloads
Downloads
Technické listy NS10FRP — Nástěnka (FxRp)
Datasheets NS10FRP — Wallplate Elbow (FxRp)
Datenblätter NS10FRP — Anschlusswinkel 90° (FxRp)
NS10FRP.1512
NS10FRP.1812
NS10FRP.2234
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
Dokumenty ke stažení
Downloads
Downloads
Technické listy NS10FRP — Nástěnka (FxRp)
Datasheets NS10FRP — Wallplate Elbow (FxRp)
Datenblätter NS10FRP — Anschlusswinkel 90° (FxRp)
NS10FRP.1512
NS10FRP.1812
NS10FRP.2234
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
