TAVINOX PRESS Křížení (MxM)
TAVINOX PRESS Full Cross Over (MxM)
TAVINOX PRESS Überbogen (MxM)
TAVINOX PRESS Křížení (MxM) je 110° nerezové křížení. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Full Cross Over (MxM) is a 110° stainless steel crossover. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Überbogen (MxM) ist ein 110° Edelstahl-Überbogen. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS Křížení (MxM)
TAVINOX PRESS Full Cross Over (MxM)
TAVINOX PRESS Überbogen (MxM)
TAVINOX PRESS Křížení (MxM) je 110° nerezové křížení. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Full Cross Over (MxM) is a 110° stainless steel crossover. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS Überbogen (MxM) ist ein 110° Edelstahl-Überbogen. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ

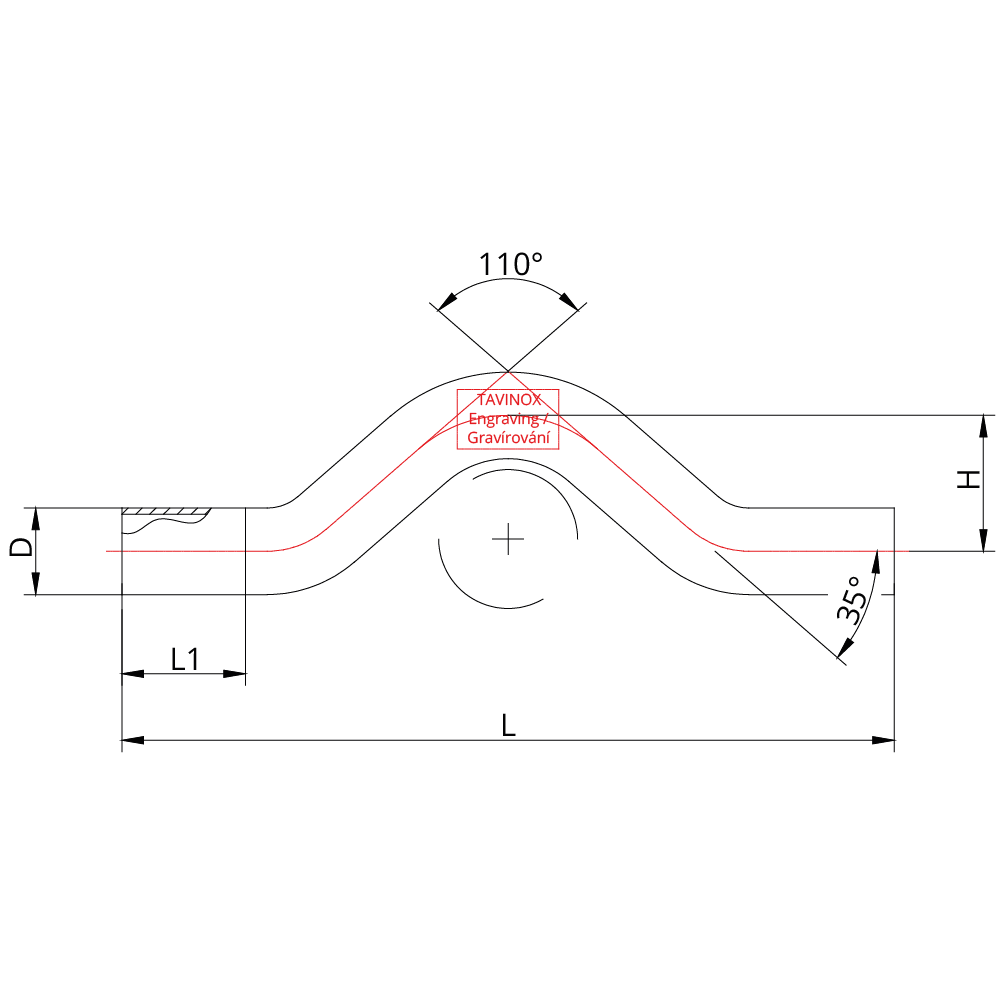

Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | D | L (mm) | L1 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Product code | Size | D | L (mm) | L1 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28.5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34.5 | 08596683009536 | 1 | 12 |
| Produktcode | Größe | D | L (mm) | L1 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Kód produktu | Rozměr | D | L (mm) | L1 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Product code | Size | D | L (mm) | L1 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28.5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34.5 | 08596683009536 | 1 | 12 |
| Produktcode | Größe | D | L (mm) | L1 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
* Produkty certifikované pro požární rozvody dle normy VdS. Max. tlak: PN 16 bar (22–28 mm).
* Products certified for fire protection piping per VdS standard. Max. pressure: PN 16 bar (22–28 mm).
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm. Max. Druck: PN 16 bar (22–28 mm).
- Název produktu Product name Produktname TAVINOX PRESS Křížení (MxM) TAVINOX PRESS Full Cross Over (MxM) TAVINOX PRESS Überbogen (MxM)
- Kód produktu Product code Produktcode KR10MM
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–28 mm) PN 16 bar (22–28 mm) PN 16 bar (22–28 mm)
- Produktová skupina Product group Produktgruppe Křížení Cross Overs Bogen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | D | L (mm) | L1 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Product code | Size | D | L (mm) | L1 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28.5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34.5 | 08596683009536 | 1 | 12 |
| Produktcode | Größe | D | L (mm) | L1 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | Φ15 | 160 | 35 | 21 | 08596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | Φ18 | 190 | 35 | 28 | 08596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Kód produktu | Rozměr | D | L (mm) | L1 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
| Product code | Size | D | L (mm) | L1 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28.5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34.5 | 08596683009536 | 1 | 12 |
| Produktcode | Größe | D | L (mm) | L1 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| KR10MM.22 * | 22 mm | Φ22 | 210 | 45 | 28,5 | 08596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | Φ28 | 260 | 60 | 34,5 | 08596683009536 | 1 | 12 |
* Produkty certifikované pro požární rozvody dle normy VdS. Max. tlak: PN 16 bar (22–28 mm).
* Products certified for fire protection piping per VdS standard. Max. pressure: PN 16 bar (22–28 mm).
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm. Max. Druck: PN 16 bar (22–28 mm).
- Název produktu Product name Produktname TAVINOX PRESS Křížení (MxM) TAVINOX PRESS Full Cross Over (MxM) TAVINOX PRESS Überbogen (MxM)
- Kód produktu Product code Produktcode KR10MM
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–28 mm) PN 16 bar (22–28 mm) PN 16 bar (22–28 mm)
- Produktová skupina Product group Produktgruppe Křížení Cross Overs Bogen
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| KR10MM.15 | — | — | — | EPD |
| KR10MM.18 | — | — | — | EPD |
| KR10MM.22 * | — | — | — | EPD |
| KR10MM.28 * | — | — | — | EPD |
