TAVINOX PRESS T-kus s vnějším závitem (FxRxF)
TAVINOX PRESS Male Branch Tee (FxRxF)
T-Stück mit Außengewinde (FxRxF)
TAVINOX PRESS T-kus s vnějším závitem (FxRxF) je přímá nerezová spojka se 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Male Branch Tee (FxRxF) is a stainless steel transition tee with 2 press ends. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS T-Stück mit Außengewinde (FxRxF) ist ein Edelstahl-Übergangs-T-Stück mit 2 Pressenden. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
TAVINOX PRESS T-kus s vnějším závitem (FxRxF)
TAVINOX PRESS Male Branch Tee (FxRxF)
T-Stück mit Außengewinde (FxRxF)
TAVINOX PRESS T-kus s vnějším závitem (FxRxF) je přímá nerezová spojka se 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
TAVINOX PRESS Male Branch Tee (FxRxF) is a stainless steel transition tee with 2 press ends. Taper thread: ISO 7-1. Using the TAVINOX PRESS system for pipe installation allows you to complete the installation quickly, easily and cleanly. TAVINOX PRESS provides a complete piping system suitable for every conceivable application.
TAVINOX PRESS T-Stück mit Außengewinde (FxRxF) ist ein Edelstahl-Übergangs-T-Stück mit 2 Pressenden. Kegelgewinde: ISO 7-1. Mit dem TAVINOX PRESS-System können Sie die Rohrinstallation schnell, einfach und sauber durchführen. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Includes a blue unpressed joint indicator.
- Enthält einen blauen Indikator für nicht verpresste Verbindungen.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- Detection of unpressed joints via the Leak-Detect system.
- Erkennung nicht verpresster Verbindungen durch das Leak-Detect-System.
- QR-kód na tvarovce obsahuje veškeré technické informace.
- QR code on the fitting contains all technical information.
- QR-Code auf dem Fitting enthält alle technischen Informationen.
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Aplikace
Applications
Anwendungen
-
Pitná voda Drinking water Trinkwasser
-
Vytápění Heating Heizung
-
Chlazení Cooling Kühlung
-
Stlačený vzduch Compressed air Druckluft
-
Požární rozvody Fire protection piping Feuerschutzleitungen
-
Soláry (nutno FKM těsnění) Solar systems (FKM gasket required) Solarsysteme (FKM-Dichtung erforderlich)
Segmenty
Segments
Segmente
-
Komerční budovy Commercial buildings Gewerbegebäude
-
Průmysl Industry Industrie
-
Požární ochrana Fire protection Brandschutz
Schválení
Approvals
Zulassungen
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Technické parametry
Technical parameters
Technische Parameter

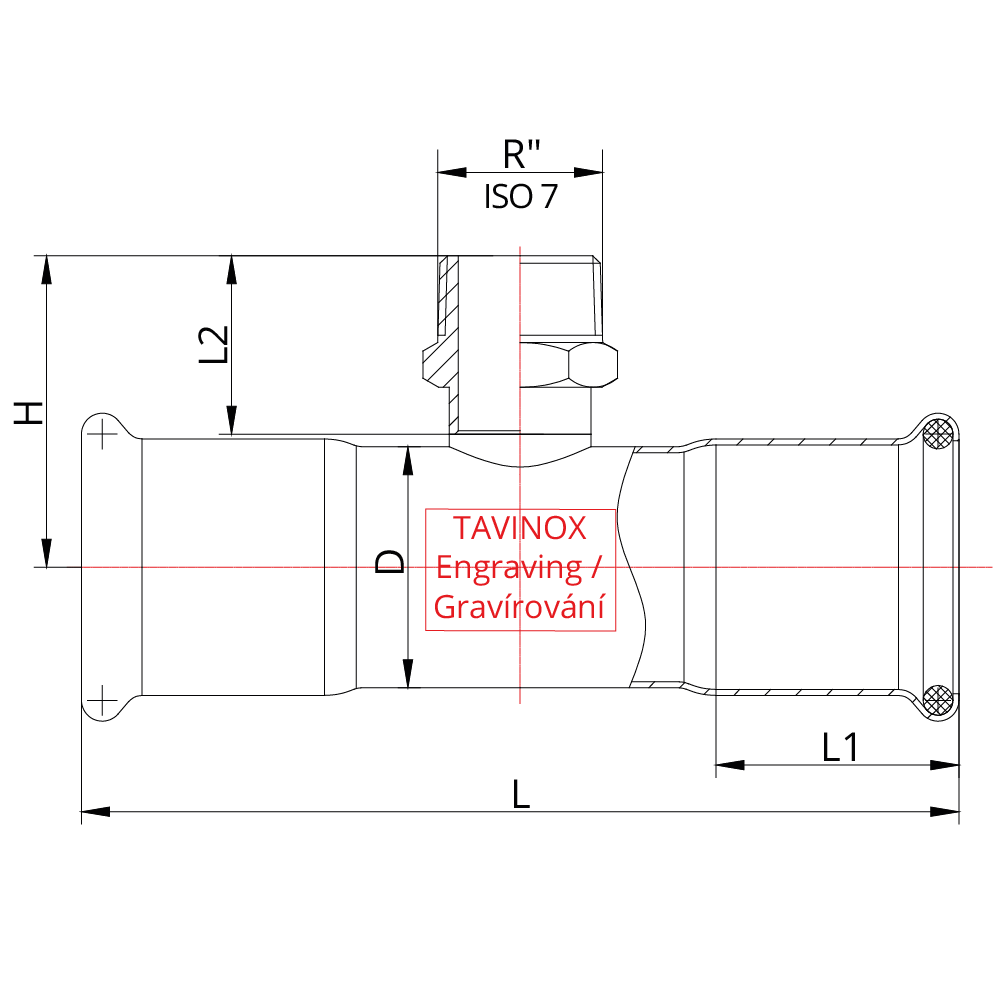

| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33,5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40,5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33.5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40.5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20.5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22.5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102.5 | 26 | 39 | 58.5 | 08596683010495 | 5 | 10 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33,5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40,5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20.5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22.5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102.5 | 26 | 39 | 58.5 | 08596683010495 | 5 | 10 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS. Max. tlak: PN 16 bar (22–35 mm).
* Products certified for fire protection piping per VdS standard. Max. pressure: PN 16 bar (22–35 mm).
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm. Max. Druck: PN 16 bar (22–35 mm).
- Název produktu Product name Produktname TAVINOX PRESS T-kus s vnějším závitem (FxRxF) TAVINOX PRESS Male Branch Tee (FxRxF) TAVINOX PRESS T-Stück mit Außengewinde (FxRxF)
- Kód produktu Product code Produktcode TK10FRF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–35 mm) PN 16 bar (22–35 mm) PN 16 bar (22–35 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe T-kusy Tees T-Stücke
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
Technické parametry
Technical parameters
Technische Parameter
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33,5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40,5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33.5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40.5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20.5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22.5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102.5 | 26 | 39 | 58.5 | 08596683010495 | 5 | 10 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm × 1/2″ | 68 | 20 | 24 | 33,5 | 08596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm × 3/8″ | 68 | 20 | 30 | 40,5 | 08596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS.
* Products certified for fire protection piping per VdS standard.
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm.
| Kód produktu | Rozměr | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
| Product code | Size | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Product EAN | Bag (pcs) | Box (pcs) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20.5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22.5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102.5 | 26 | 39 | 58.5 | 08596683010495 | 5 | 10 |
| Produktcode | Größe | L (mm) | L1 (mm) | L2 (mm) | H (mm) | Produkt EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.2234 * | 22 mm × 3/4″ | 74 | 20,5 | 32 | 46 | 08596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm × 1″ | 84 | 22,5 | 36 | 53 | 08596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm × 5/4″ | 102,5 | 26 | 39 | 58,5 | 08596683010495 | 5 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS. Max. tlak: PN 16 bar (22–35 mm).
* Products certified for fire protection piping per VdS standard. Max. pressure: PN 16 bar (22–35 mm).
* Produkte zertifiziert für Feuerschutzleitungen nach VdS-Norm. Max. Druck: PN 16 bar (22–35 mm).
- Název produktu Product name Produktname TAVINOX PRESS T-kus s vnějším závitem (FxRxF) TAVINOX PRESS Male Branch Tee (FxRxF) TAVINOX PRESS T-Stück mit Außengewinde (FxRxF)
- Kód produktu Product code Produktcode TK10FRF
- Dovozce Importer Importeur CZECH STYLE, spol. s r.o.
- Materiál Material Material AISI 316L (1.4404)
- Lisovací profil Press profile Presskontur M
- Max. tlak Max. pressure Max. Druck PN 16 Bar
- Max. tlak (požární aplikace) Max. pressure (fire application) Max. Druck (Brandschutz) PN 16 bar (22–35 mm) PN 16 bar (22–35 mm) PN 16 bar (22–35 mm)
- Těsnění Gasket Dichtung EPDM
- Produktová skupina Product group Produktgruppe T-kusy Tees T-Stücke
- Max. provozní teplota Max. operating temperature Max. Betriebstemperatur 110 °C
- Min. provozní teplota Min. operating temperature Min. Betriebstemperatur −35 °C
| Kód produktu | Uhlíková stopa (A1–A3) | Uhlíková stopa (A–C) | Uhlíková stopa (A–D) | Zdroj dat |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
| Product code | Carbon footprint (A1–A3) | Carbon footprint (A–C) | Carbon footprint (A–D) | Data source |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
| Produktcode | CO₂-Fußabdruck (A1–A3) | CO₂-Fußabdruck (A–C) | CO₂-Fußabdruck (A–D) | Datenquelle |
|---|---|---|---|---|
| TK10FRF.1512 | — | — | — | EPD |
| TK10FRF.1538 | — | — | — | EPD |
| TK10FRF.2234 * | — | — | — | EPD |
| TK10FRF.281 * | — | — | — | EPD |
| TK10FRF.3554 * | — | — | — | EPD |
Dokumenty ke stažení
Downloads
Downloads
Technické listy TK10FRF — T-kus s vnějším závitem (FxRxF)
Datasheets TK10FRF — Male Branch Tee (FxRxF)
Datenblätter TK10FRF — T-Stück mit Außengewinde (FxRxF)
TK10FRF.1512
TK10FRF.1538
TK10FRF.2234
TK10FRF.281
TK10FRF.3554
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
Dokumenty ke stažení
Downloads
Downloads
Technické listy TK10FRF — T-kus s vnějším závitem (FxRxF)
Datasheets TK10FRF — Male Branch Tee (FxRxF)
Datenblätter TK10FRF — T-Stück mit Außengewinde (FxRxF)
TK10FRF.1512
TK10FRF.1538
TK10FRF.2234
TK10FRF.281
TK10FRF.3554
Certifikáty a osvědčení
Certificates & approvals
Zertifikate & Zulassungen
Certifikát DVGW
DVGW Certificate
DVGW-Zertifikat
Certifikát PAVUS
PAVUS Certificate
PAVUS-Zertifikat
Prohlášení o shodě – pitná voda
Declaration of Conformity – drinking water
Konformitätserklärung – Trinkwasser
Prohlášení o shodě – rozvody SHZ tvarovky
Declaration of Conformity – fire suppression fittings
Konformitätserklärung – Brandschutzleitungen Formstücke
Certifikát ISO 9001
ISO 9001 Certificate
ISO 9001 Zertifikat
Certifikát ISO 14001
ISO 14001 Certificate
ISO 14001 Zertifikat
