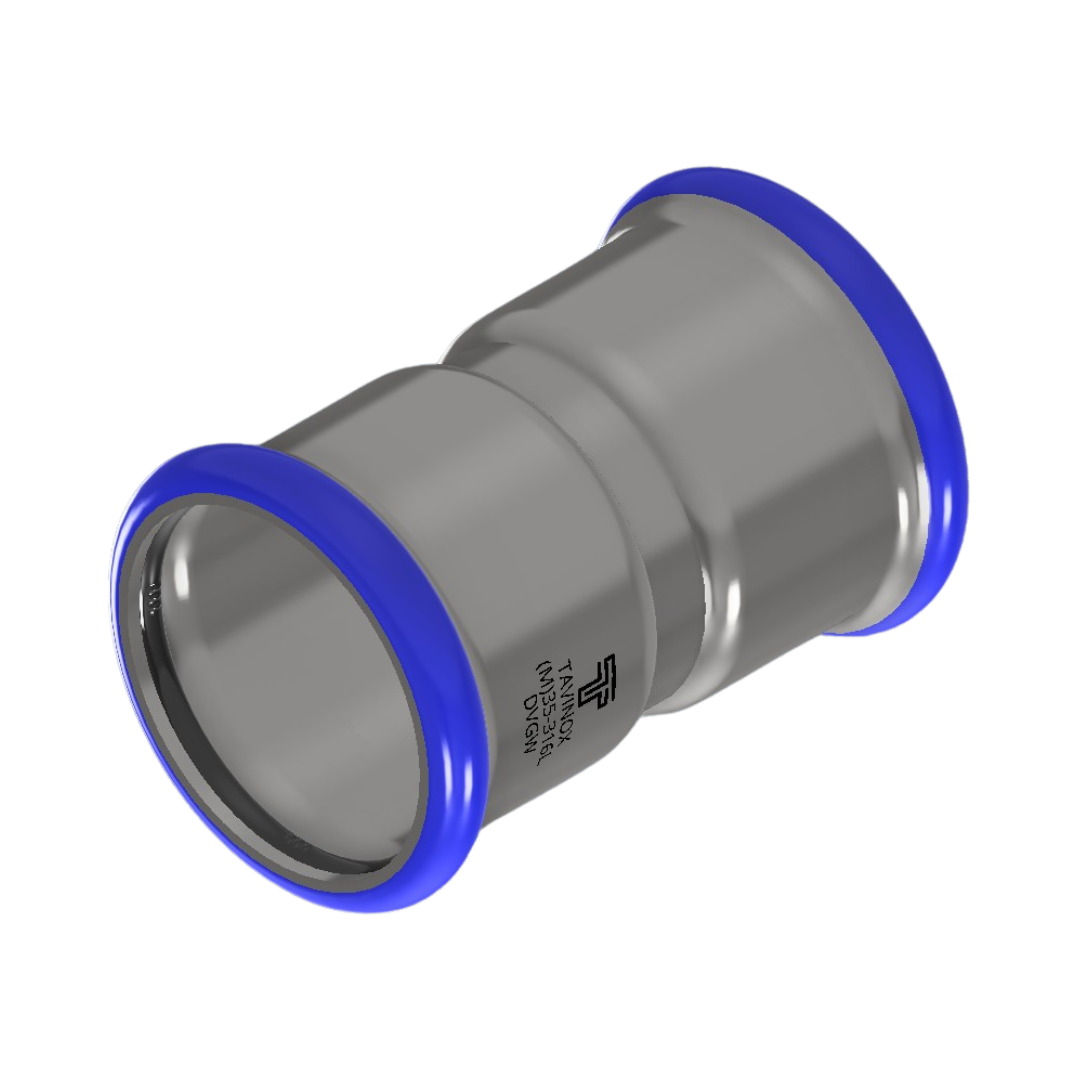

TAVINOX PRESS Nátrubek (FxF)
TAVINOX PRESS Nátrubek (FxF) je přímá nerezová spojka se 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.
Aplikace
-
pitná voda
-
vytápění
-
chlazení
-
stlačený vzduch
-
Požární rozvody
-
Soláry - nutno použít FKM těsnění
Segmenty
-
komerční budovy
-
průmysl
-
požární ochrana
Schválení
-
DVGW
-
ITC
-
PAVUS
-
EPD
-
ISO 9001
-
ISO 14001
-
CCZ
Technické parametry
| Kód produktu | Rozměr | L | L1 | EAN produktu | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|
| NA10FF.15 | 15 | 48 | 20 | 08596683000007 | 10 | 300 |
| NA10FF.18 | 18 | 48 | 20 | 08596683000038 | 10 | 200 |
| NA10FF.22* | 22 | 50 | 20,5 | 08596683000069 | 10 | 150 |
| NA10FF.28* | 28 | 54 | 22,5 | 08596683000090 | 5 | 100 |
| NA10FF.35* | 35 | 65 | 26 | 08596683000120 | 5 | 60 |
| NA10FF.42* | 42 | 74 | 30 | 08596683000151 | 1 | 40 |
| NA10FF.54* | 54 | 86 | 34,5 | 08596683000182 | 1 | 25 |
| NA10FF.76* | 76,1 | 141 | 51,5 | 08596683000212 | 1 | 8 |
| NA10FF.88* | 88,9 | 162 | 58 | 08596683000243 | 1 | 3 |
| NA10FF.108* | 108 | 194 | 72 | 08596683000274 | 1 | 2 |
* Následující produkty jsou certifikovány pro požární rozvody normou VdS.
product info
- item TAVINOX PRESS Nátrubek (2 x press)
- Kód produktu NA10FF
- Dovozce CZECH STYLE, spol. s r.o.
- Materiál AISI 316L (1.4404)
- Lisovací profil M
- Max. tlak PN 16 Bar
- Těsnění EPDM
- Produktová skupiny Nátrubky
- Max. provozní teplota 110 °C
- Min. provozní teplota -35 °C
| Kód produktu | Uhlíková stopa (A1-A3) | Uhlíková stopa (A-C) | Uhlíková stopa (A-D) | Zdroj dat |
|---|---|---|---|---|
| NA10FF.15 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.18 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.22 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.28 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.35 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.42 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.54 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.76 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.88 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
| NA10FF.108 | Data budou doplněna | Data budou doplněna | Data budou doplněna | EPD |
Soubory CAD
Prohlédněte si interaktivní 3D model produktu a vyplňte formulář pro stažení CAD souborů.
Vyplňte formulář pro stažení
Montáž
Stáhněte si kompletní technický manuál s detailními pokyny pro správnou instalaci systému TAVINOX PRESS.
Technický manuál TAVINOX PRESS
Kompletní návod k instalaci, použití a údržbě nerezového lisovacího systému TAVINOX PRESS. Včetně technických specifikací a bezpečnostních pokynů.
Stáhnout manuál (PDF)Dokumenty ke stažení
Technické listy NA10FF
Certifikáty a osvědčení
Certifikát ITC
Institut pro testování a certifikaci Stáhnout PDF
Certifikát DVGW
Deutsche Vereinigung des Gas- und Wasserfaches Stáhnout PDF
Certifikát ISO
ISO 9001:2015 Quality Management Stáhnout PDF
Certifikát ISO
ISO 14001:2015 Environmental Management Systems Stáhnout PDF
Certifikát PAVUS
Fire testing institute Stáhnout PDF
EPD Deklarace
Environmental Product Declaration Stáhnout PDF
